氣密測試接頭G30系列
接頭類型：
密封范圍：6-20mm
測試類型：氣密測試、氦檢
產品描述：格雷希爾GripSeal氣密測試接頭G30系列，是一款手柄按壓式快速接頭，是密封連接各類銅管、鋼管和鋁管等非常實用的外徑連接方案，廣泛應用于空調制冷、新能源行業，...

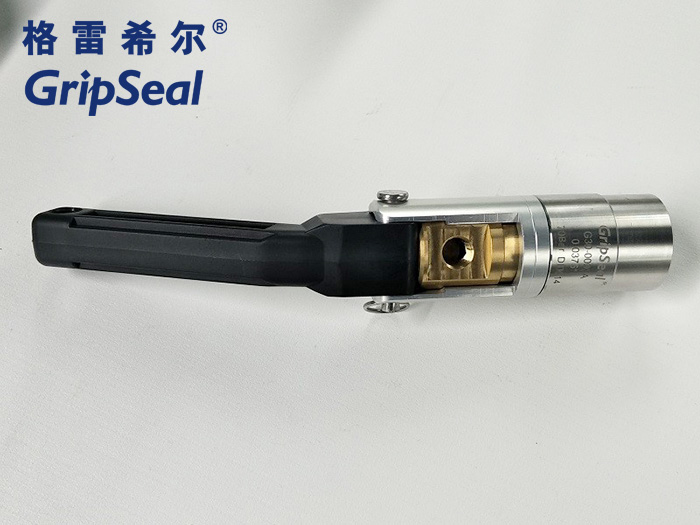

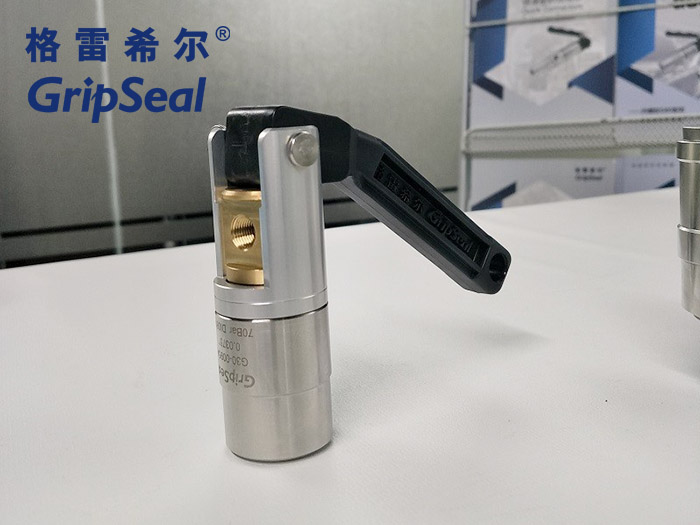

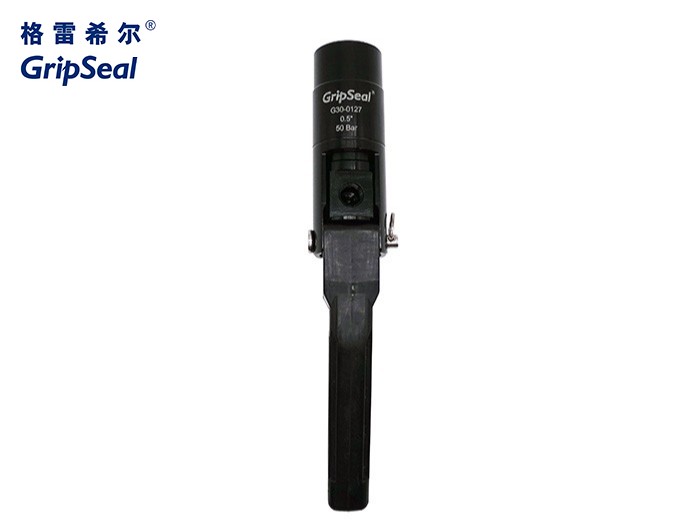

格雷希爾GripSeal G30系列氣密測試接頭是一款手柄按壓式快速接頭，是密封連接各類銅管、鋼管和鋁管等非常實用的外徑連接方案，廣泛應用于空調制冷、新能源行業，如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等。能適應較高壓力測試，氦檢可用。
產品參數
PRODUCT PARAMETERS
| 操 作 壓 力： | 從真空到50Bar或70Bar |  |
| 密 封 范 圍： | 6mm-20mm | |
| 插 入 深 度： | 25mm | |
| 流 量 接 口： | ZG1/8或ZG1/4螺紋孔 | |
| 主 體 材 料： | 鋁合金或不銹鋼 | |
| 密封圈材質： | 丁腈橡膠 | |
| 操 作 溫 度： | -20℃-120℃ | |
| 規 格 型 號： | 氣密測試接頭G30系列型號表或詳詢工作人員 |
產品視頻
PRODUCT VIDEO
氣密測試接頭G30系列操作視頻（掃碼查看）
產品特點
OPERATION PARAMETERS
 |  |  |  |  |

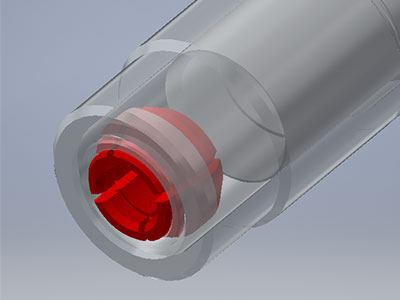

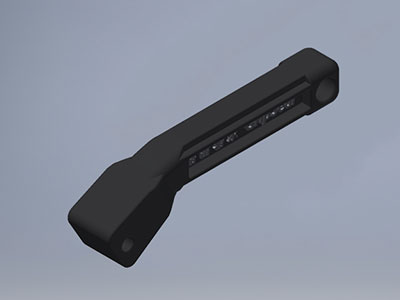

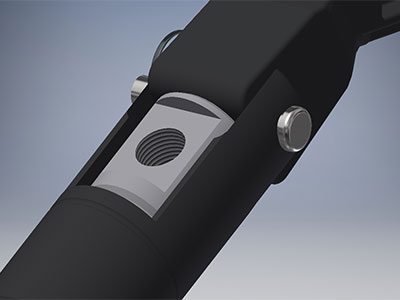

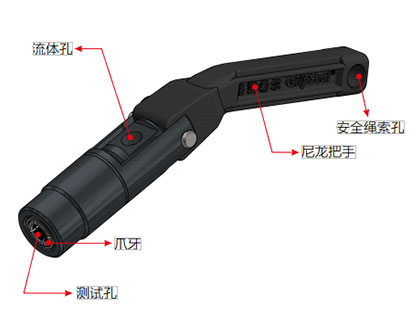

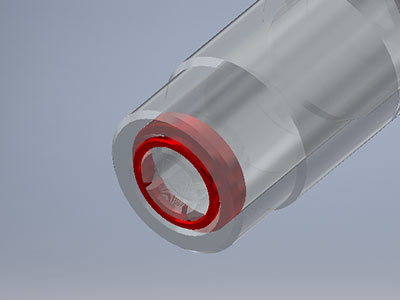

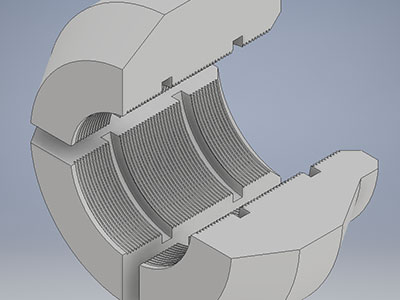

| 高硬度鎖緊爪牙：具有鎖緊爪牙，能夠牢牢的抓住管件外壁，提高耐壓上限 | 橫紋特征：鎖緊爪牙上有細小的橫紋，能夠增大受力面積，提供更牢靠的抓緊力 | 自動回位：讓操作更省力，降低卡殼風險，提高操作效率 | 尼龍把手：符合人體工程學設計，把握更舒適 | 管錐螺紋流體孔：符合國際標準，國內常用，相關配件易得，更易密封 |
操作方法
OPERATION METHOD
 |  |  |

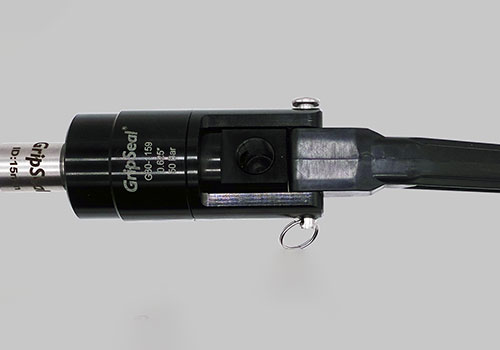

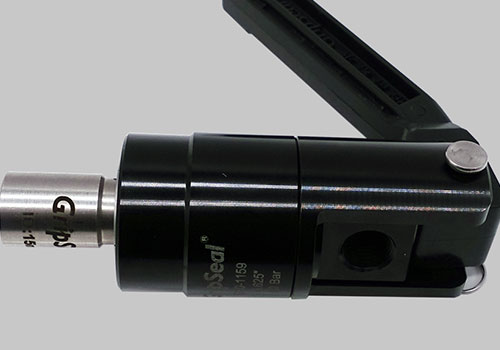

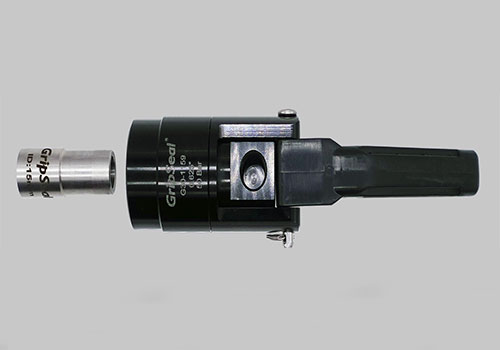

第一步 將測試件插入接頭的測試口內 | 第二步 將測試件插入測試孔底部 | 第三步 扳動把手，此時測試件被鎖緊在測試孔內，完成密封 |
應用案例
APPLICATION CASES
 |  | |

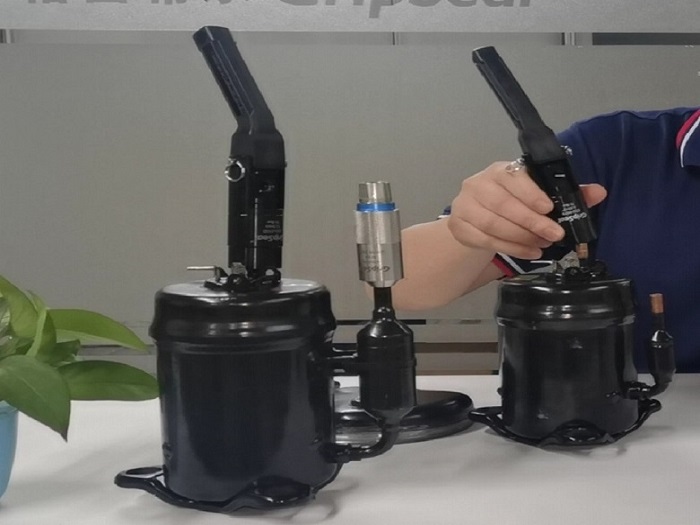

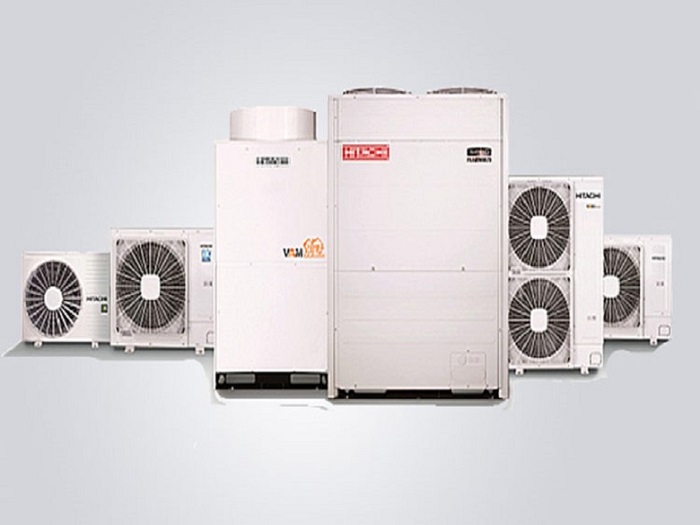

| 空調外機測試 | 壓縮機氦檢 |
