氣密測試接頭G20系列
接頭類型：
密封范圍：2.5-21mm
測試類型：氣密測試
產品描述：格雷希爾GripSeal氣密測試接頭G20系列低壓外包式氣密測試，適用于測試氣壓3Bar以下的管件密封，采用密封圈膨脹對連接管件形成徑向密封面，密封效果好...
格雷希爾GripSeal 氣密測試接頭G20系列低壓外包式氣密測試，適用于測試氣壓 3Bar以內的管件密封，采用密封圈膨脹對連接管件形成徑向密封面，密封效果好，對測試件外觀不會造成損傷。尾端把手式操作，操作簡單，配置調節螺母，方便調節密封圈壓縮量，增大了氣密測試接頭的適應范圍。
產品參數
PRODUCT PARAMETERS

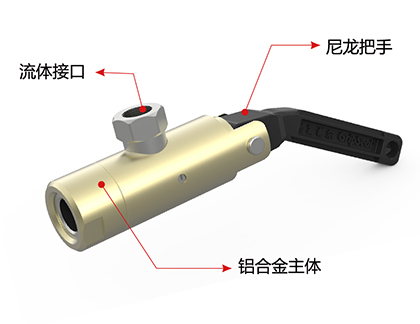

| 操 作 壓 力： | 從真空到3Bar |  |
| 密 封 范 圍： | 2.5-21mm外徑 | |
| 插 入 深 度： | 20mm | |
| 流 量 接 口： | G1/8 | |
| 主 體 材 料： | 鋁合金 | |
| 密封圈材質： | 氯丁橡膠，硅橡膠 | |
| 操 作 溫 度： | -20℃-120℃ | |
| 規 格 型 號： | 氣密測試接頭G20系列型號表或詳詢工作人員 |
產品視頻
PRODUCT VIDEO
產品特點
OPERATION PARAMETERS
 |  |  |  |  |

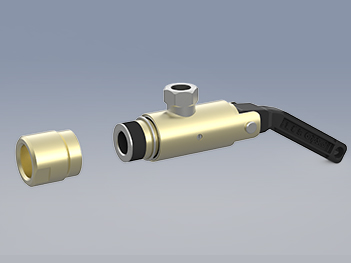

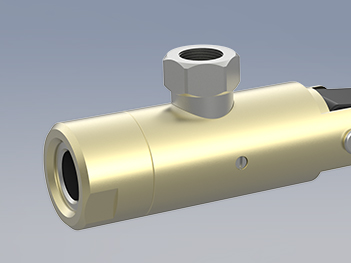

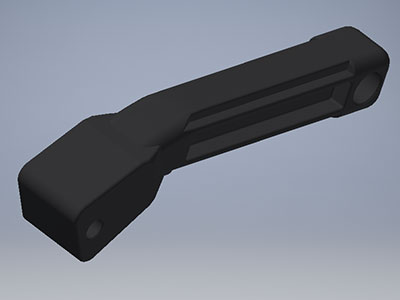

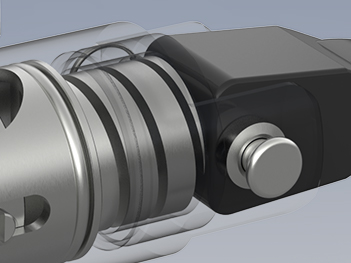

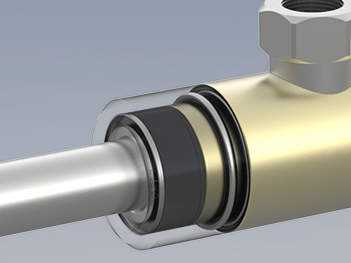

| 外包式密封圈對產品無刮傷，材料可選 | 調節螺母調節密封圈壓縮量，適配范圍更廣 | 鋁合金主體輕便堅固，低操作強度 | 維護簡單無須工具即可拆卸，維護簡單 | 把手操作利用把手操作，簡單，省力 |
操作方法
OPERATION METHOD
 |  | |

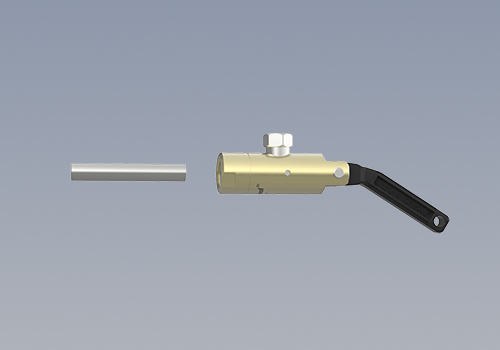

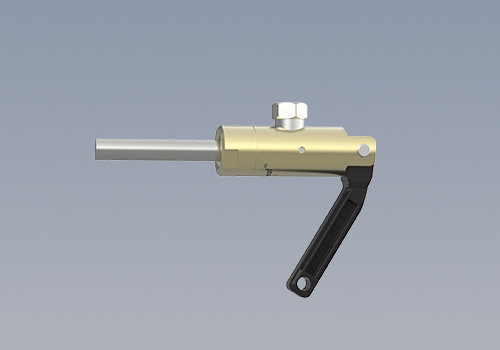

第一步 將G20氣密測試接頭插入對應測試產品，注意插入深度。將手柄折彎，完成密封。 | 第二步 G20系列帶充氣口，用氣管轉接頭連接好氣源，通測試氣壓（低于3bar），完成相關測試。 | 第二步 測試完成后，然后將測試氣壓完全泄壓，再將手柄打直，取出G20即可斷開連接，接著進行下一個產品測試。 |
應用案例
APPLICATION CASES
 |  |  |

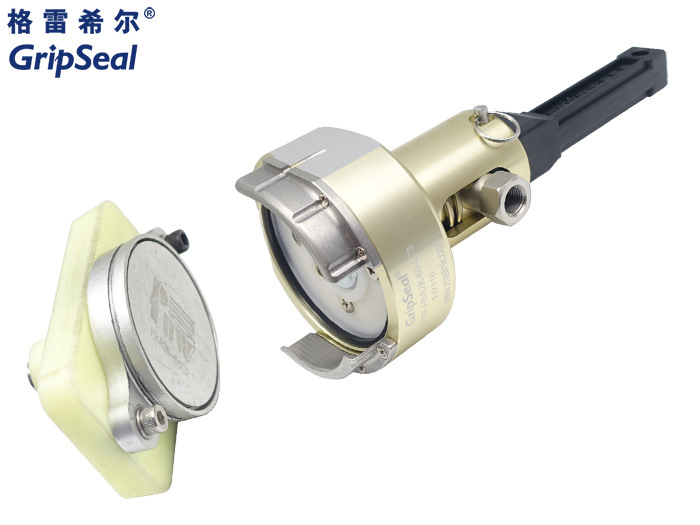

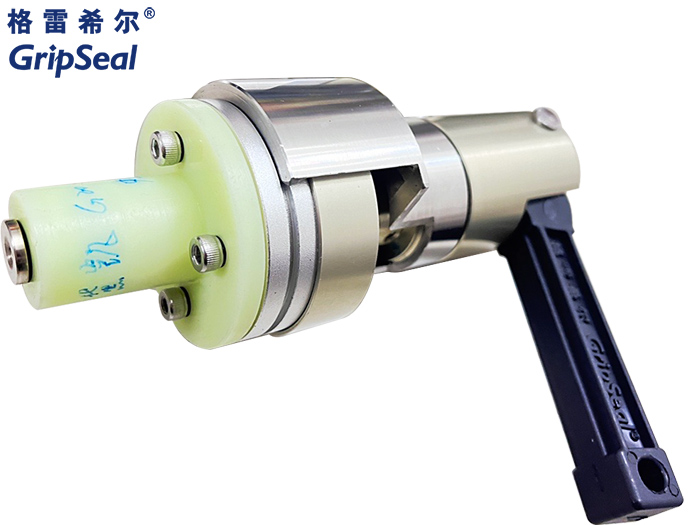

| 電機控制器氣密測試 | 新能源防爆閥測試 | 新能源線束測試 |
